Chapitre 2 : CORBA







Guillaume Latu

Octobre 2003



Département d'informatique

UFR de Mathématique et Informatique

Université Louis Pasteur – Strasbourg







Table des matières



Introduction.. 2

1. Plate-forme repartie.. 2

2. Présentation de CORBA.. 2

3. Réalisation d’une application.. 2

3.1 Développement. 2

3.2 Exemple de code minimal CORBA en java.. 3

a) Icarre.idl 3

b) IcarreImpl.java. 3

c) Serveur.java. 3

d) Client.java. 3

3.3 Compilation et Déploiement. 4

4. Mécanisme interne de CORBA.. 4

4.1 Passage de paramètres. 4

a) Icarre.idl 5

b) Client.java. 5

c) IcarreImpl.java. 5

4.2 Activation et Adaptateur d’Objets. 5

a) IcarreImpl.java. 6

b) Serveur.java. 6

c) Exemple de code. 6

5. Service de nommage.. 7

6. Description du langage IDL.. 9

7. Mécanisme de Callback.. 10

8. Modèle utilisant le POA et un système de délégation.. 15

9. Construction et utilisation dynamiques d’interfaces IDL.. 16

10. Les blocs fonctionnels de CORBA.. 17









======================================== CORBA – Partie I ========================================



Introduction



Interopérabilité : capacité d’un programme écrit dans un certain langage à utiliser un programme dans un autre langage.



Problème récurrent en informatique, par exemple dans les cas suivants :

-          L’interconnexion de systèmes informatiques hétérogènes

-          La réalisation de services web à partir d’applications existantes

-          L’utilisation de plusieurs langages de programmation pour résoudre différents aspects d’un certain problème



1. Plate-forme repartie



On souhaiterait :

-          hétérogénéité au niveau des matériels et systèmes

-          Intégrer l’existant produit dans l’entreprise

-          Interopérabilité entre systèmes de différentes entreprises

Ø       Normes communes, standardisation



On a :

-          Mécanismes de communication de bas niveau

-          Les RPC ne résolvent pas tous les problèmes (intégration, interopérabilité)



On va utiliser des plates-formes réparties (middleware) ou intergiciels qui offrent :

-          L’indépendance entre l’application et le système. Les couches de communication sont cachées à l’utilisateur, ainsi que les aspects spécifiques au système. La plate-forme fournie aux applications des interfaces standardisées.

-          Des services partagés (désignation, localisation, sécurité, transaction, administration)

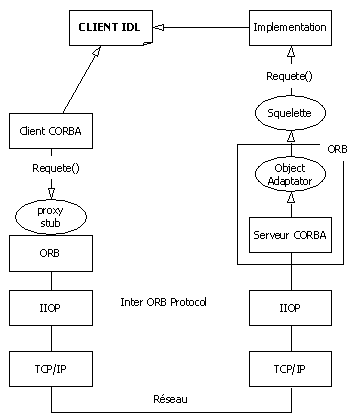

Une plate-forme peut être vue comme un bus « virtuel » qui permet d’interconnecter plusieurs applications et offre des services « distribués ».



2. Présentation de CORBA



o        CORBA est un middleware (Common Object Request Broker Architecture).

o        CORBA est issue des travaux de l’OMG (Object Management Group) et est basé sur la notion d’objet distribué.

o        OMG a proposé une architecture de gestion d’objets repartis OMA (Object Management Architecture).

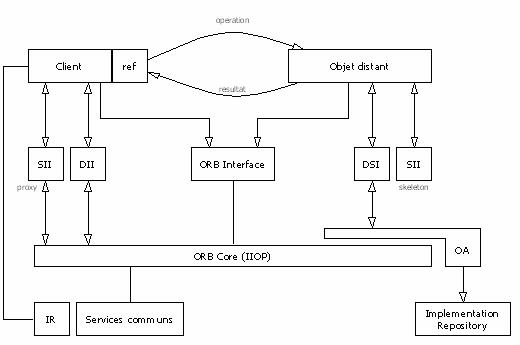

o        CORBA utilise des implémentations qui s’appellent des ORB (Object Request Broker).

o        Le bus virtuel = ORB (il existe des ORB implémentés par plusieurs entreprises ou équipes).

o        CORBA c’est la spécification du service de communication repartie orienté objet.

o        Comme RMI : il y a la notion de proxy (représentation locale d’un objet distant ; il connaît la localisation de l’objet distant et sait comment communiquer avec lui) et de squelette.

o        CORBA oblige a définir des interfaces (pour les objets distants) avec le langage IDL (Interface Description Langage). L’interface constitue un contrat qui permet le développement en toute indépendance, d’un client et d’un serveur.



Terminologie : un servant c’est un objet qui implémente une interface IDL.





3. Réalisation d’une application

3.1 Développement



Déroulement :

i.         Définir le contrat (l’interface IDL) entre le client et le serveur

ii.       Projeter l’interface dans les langages utilisés pour le développement

à génération automatique des classes qui vont permettre d’interagir avec CORBA.

iii.      Implémenter l’interface

à classe de l’objet distant (on hérite d’une certaine classe définie à l’étape ii)

iv.     Développer le serveur

v.       Développer le client

vi.     Démarrer l’ORB, le service des noms, le serveur et le client



Remarque : les étapes (iii) et (iv) se font en parallèle



3.2 Exemple de code minimal CORBA en java

a) Icarre.idl



interface Icarre {

long carre(in long source);

} ;

b) IcarreImpl.java



import org.omg.CORBA.*;



public class Icarrelmpl extends _IcarrelmplBase {

public int carre (int source) {

return source*source;

}

}

c) Serveur.java



import org.omg.CORBA.*;



public class Serveur {

public static void main(String[] args) {

try {

ORB orb = ORB.init( args, null );

Icarrelmpl myobj = new Icarrelmpl();

String ior = orb.object to_string( myobj );

System.out.println( ior ); orb.run();

            }

catch(org.omg.CORBA.SystemException ex ) {

System.err.println( ex );

}

return ;

      }

}

d) Client.java



import java.io.*;

import org.omg.CORBA.*;

public class Client {

public static void main( String args[] ) {

int nombre = 2;

int res;

try {

ORB orb = ORB.init( args, null );

String ior = args[0];

org.omg.CORBA.Object obj = orb.string_to_object(args[O]);

Icarre service = IcarreHelper.narrow(obj);

res=service. carre (nombre);

System.out.println("Res " + res);

}

catch(org.omg.CORBA.SystemException ex ) {

System.err.println( ex );

            }

}

}

3.3 Compilation et Déploiement



$ idlj –fall –oldImplBase Icarre.idl

à génération de :

-          Icarre.java                               (interface en java)

-          IcarreOperations.java               (interface en java)

-          IcarreImplBase.java                 (squelette)

-          IcarreStub.java                        (proxy)

-          IcarreHelper.java                      (pour lire et ecrire dans un flux (communication client/serveur) et pour convertir un objet CORBA en type java : cast narrow)

-          IcarreHolder.java







Option de idlj :

-          f <serveur | client | all>

-          oldImplBase (version simplifiée)





$ javac *.java

$ java serveur                            <IOR> générée

$ java client <IOR>



Remarque : Une IOR (Identification Object Request) encode la machine, le port et la désignation de l’objet distant.



4. Mécanisme interne de CORBA

4.1 Passage de paramètres



En IDL : trois modes de passages IN, OUT, INOUT



Les 3 modes de passage ne sont pas disponibles dans tous les langages (en C++ c’est possible, en java non). Dans les cas où ce n’est pas possible, on utilise des conteneurs pour des arguments de type OUT, INOUT.

Pour recevoir une valeur en sortie, le programmeur crée une instance d’une classe conteneur, et la méthode à distance stocke la valeur de l’objet conteneur.

Les implantations de CORBA fournissent, pour les types de base des conteneurs : org.omg.CORBA.IntHolder, org.omg.CORBA.StringHolder, …



Chaque classe holder contient

-          un champs public « value »

-          un constructeur avec son paramètre (du type convenu)



Les classes définies à partir d’un fichier IDL à idlj génère un conteneur pour la classe





Différences avec l’exemple précédant lorsque l’on utilise une classe Conteneur



a) Icarre.idl



<     long carre(in long source);

---

>     void carre (in long source, out long resultat); Client.java

b) Client.java



<     res=service.carre(nombre);

---

>     IntHolder resHolder = new IntHolder();

>     service.carre(nombre, resHolder);

>     res=resHolder.value;

c) IcarreImpl.java

­

<     public int carre (int source) {

<           return source*source;

---

>     public void carre (int source, IntHolder resultat) {

>           resultat.value = source*source;



4.2 Activation et Adaptateur d’Objets



Activation : l’activation est une étape qui établie un lien entre un certain ORB et un objet servant.

Elle consiste en :

-          l’allocation d’un identificateur

-          la mise en place des structures nécessaires pour rendre l’objet accessible à distance (squelette)



Auparavant (dans l’exemple qu’on a vu) on pouvait connecter directement une implémentation à l’ORB. On utilise un adaptateur portable qui se place entre le squelette et l’ORB.







But de l’adaptator :

-          gestion des objets avec définition de politique

-          gestion des références sur les objets

-          utilisation possible de Threads

-          gestionnaire d’une liste d’attente pour les requêtes

-          authentification des clients



Differences avec le premier exemple lorsque l'on utilise l'adaptateur POA

a) IcarreImpl.java



<     public class Icarrelmpl extends _IcarrelmplBase {

---

>     public class Icarrelmpl extends IcarrePOA {

b) Serveur.java



<

---

>     import org.omg.PortableServer.*;



<     String ior = orb.object to_string( myobj );

---

>     //initialiser le POA

>     POA poa = POAHelper.narrow( orb.resolve_initial_references( "RootPOA" ));

>     poa.the_POAManager().activate();

>     org.omg.CORBA.Object poaobj = poa.servant to_reference( myobj );

>     String ior = orb.object to_string( poaobj );

c) Exemple de code



Supposons que l'on ait une implementation pour un objet de type "Annuaire". Une implementation (accessible a distance avec CORSA) s'appelle "Annuairelmpl". On presente ici le "mainQ" (sans les clauses "try" et "catch") de serveurs et clients qui utilisent cet annuaire accessible a distance.



Serveur 1 (version utilisant directement l'IOR)



//init ORB

ORB orb = ORB.init( args, null );



Annuairelmpl myobj = new Annuairelmpl ();



//initialiser le POA

POA poa = POAHelper.narrow( orb.resolve_initial_references( "RootPOA" ));

poa.the POAManager().activateo



org.omg.CORBA.Object poaobj = poa.servant to_reference( myobj );



String ior = orb.object to string( poaobj );

System.out.println(ior);



orb.run();



Client 1 (version utilisant directement l'IOR)



ORB orb = ORB.init(new String[O], null ); ior = args[2];



org.omg.CORBA.Object obj = orb.string_to object(ior);

annuaire = AnnuaireHelper.narrow(obj);

annuaire.ajouteNom(args[0],args[1]);



======================================== CORBA – Partie II ========================================





5. Service de nommage



Référence d’objet IOR : opération fastidieuse de gestion des IOR, surtout lorsqu’il y a beaucoup d’objets distants.



- Services de nommage pour stocker des associations : chaines de caractères à référence d’objet

-    Services d’utilité générale : ils en existent beaucoup en CORBA mais l’un de plus important est ²l’annuaire². Un serveur va pouvoir enregistrer une association dans l’annuaire et le client la consulter

(²nom_obj_distant²,ref_obj_distant)  à ref_obj_distant est en fait l’IOR

-    Il existe un module CosNaming qui est entièrement défini en langage IDL

(import org.omg.CORBA.CosNaming ;)

- La forme syntaxique des noms manipulés par l’annuaire : il existe une arborescence au sein de l’annuaire.

Ex : /serveurdenom/context1/context2/objetDistant1

            à serveurdenom = annuaire

            à context1 = repertoire







Chaque contexte (nœud ou répertoire) peut avoir deux parties dans son nom :

à identité,type (optionnel)



Le service de nommage peut être distribué entre plusieurs sites même si la racine est sur une certaine machine.



Utilisation :



Lançons l’annuaire (et même plus) :

     orbd –ORBInitialPort 1050 &

i.         Le serveur obtient une référence sur le contexte de nommage ²Name Service² en contactant la machine qui a lancé ²orbd²

ii.      Le serveur créé un chemin dans l’arborescence qui est de type NameComponent[]
Optionnel : création de contexte (nœud de l’arbre) en utilisant bindContext ou rebindContext

iii.      Le serveur invoque bind ou rebind depuis le contexte courant pour créer une association entre un nom et une référence sur un objet (²/first.Context/Iecho.nomservice/²             à poaobj)

iv.     Le client obtient une référence sur ²Name Service²

v.       Le client un chemin dans l’arborescence (des contextes)

vi.     Le client invoque l’opération résolve pour récupérer la référence de l’objet distant

vii.    Le retour de cette opération créée localement le proxy pour contacter l’objet distant

----

viii.  Eventuellement le client ou le serveur peuvent désinscrire l’objet au sein du service de nommage -> ²unbind² au niveau du contexte où l’objet était inscrit.



Pour une utilisation simplifiée de recherche dans l’annuaire pour le client, voir exemple 2b (URL de type corbaname)



Exemple de code



Serveur 2 (version utilisant le service de nommage)



//init ORB

String [] argv = { "-ORBInitialHost", "localhost", "-ORBInitialPort", "1050" };



ORB orb = ORB.init( argv, null );

Annuairelmpl myobj = new Annuairelmpl ();



//initialiser le POA

POA poa = POAHelper.narrow( orb.resolve_initial_references( "RootPOA" ));



poa.the POAManagerO.activateO);



org.omg.CORBA.Object poaobj = poa.servant to_reference( myobj );



// trouver le service de nom

org.omg.CORBA.Object nameServ =

orb.resolve_initial _references("NameService"); org.omg.CosNaming.NamingContextExt rootContext =

org.omg.CosNaming.NamingContextExtHelper.narrow(nameServ);



// creer un premier contexte

NameComponent[] contextName = new NameComponent[1];

contextName[0] = new NameComponent("fust","context");

NamingContext contextl = rootContext.new_context(( ; rootContext.rebind context(contextName,contextl);



NamingContextExt firstsubContext= NamingContextExtHelper.narrow(contextl);



// creer un objet dans le contexte

NameComponent[] objectName = new NameComponent[l];

objectName [0] = new NameComponent ("Iecho", "mon-service") ;



firstsubContext.rebind( objectName , poaobj);

orb.run();





Client 2a (version utilisant le service de nommage)



String [] argv = { "-ORBlnitialHost", "localhost", "-ORBlnitialPort", " 1050" } ;



ORB orb = ORB.init(argv, null );



// trouver le service de nom org.omg.CORBA.Object nameServ =

orb.resolve_initial_references("NameService"); org.omg.CosNaming.NamingContextExt rootContext =

org.omg.CosNaming.NamingContextExtHelper.narrow(nameServ);



// creer le chemin jusqu'a l'objet

NameComponent[] contextName = new NameComponent[2];

contextName [0] = new NameComponent ("first" "context") ;

contextName[1] = new NameComponent("Iecho","mon_service");



String message = "designation de l'objet : "+rootContext.to_string(contextName); System.out.println(message);



// recuperer la reference sur l'objet distant org.omg.CORBA.Object obj=rootContext.resolve(contextName);



annuaire = AnnuaireHelper.narrow(obj); annuaire.ajouteNom(args10],args[1]);





Client 2b (version utilisant le service de nommage et corbaname)



ORB orb = ORB.init(new String[0], null );

String reference = "corbaname::localhost:1050#first.contexUiecho.mon service" ; org.omg.CORBA.Object obj = orb.string_to_object(reference);



annuaire = AnnuaireHelper.narrow(obj);

annuaire.ajouteNom(args[0],ergs[1]);





6. Description du langage IDL



En IDL, on va décrire au sein d’une interface la liste des opérations (méthodes) offertes pour un objet accessible à distance.






















o        Une interface IDL est une énumération d’opérations et de définitions de types ; elle supporte l’héritage multiple.
Ex :

interface UneInterface : UneInterfaceMere,SecondeIMere {

boolean affiche(in string chaine) ;

;

o        Les types de base : boolean, char, octet, short, long , longlong, double, long double, string
   java : long = int = 16 bits

o        La description d’un paramètre de méthode 3 parties :

·         La modification (in, out, inout)

·         Le type

·         Le nom de l’argument

o        Il est possible de définir des attributs d’interfaces : un attribut est une donée accessible en lecture [readonly] ou lecture/écriture
Ex :

interface x {
         attribute string nom ;
         readonly attribute long key ;

} ;


public void nom( String value) ;

public String(nom) ;







o        Module à en java donne un package

module : nomModule {
                …. des interfaces
                …. des définitions

} ;

Une interface dans un module donnera en Java une classe dont le nom sera : nomModule.nomInterface

o        L’alias : typedef (comme en C)
Ex :
typedef nom_type nom_alias

o        La séquence, le tableau : sequence<type,borne_max> ou sequence <type>
Ex :  typedef sequence<string,10> dixmots ;

o        Structure

structure nomStructure {
type nomDuMembre ;

} ;
Ex : struct personne { // plongés en Java par une classe
       String nom ;
       String prenom ;
   } ;



Serveur 3 Persitant (le code suivant est a incorporer a celui de Serveur 2)



Policy[] persistentPolicy = new Policy[l]; persistentPolicy[0] =

poa.create_lifespan_policy(LifespanPolicyValue.PERSISTENT); POA persistentPOA = poa.create_POA("childPOA", null,

persistentPolicy ); persistentPOA.the_POAManager)( .activate( );

persistentPOA.activate object( myobj );





======================================= CORBA – Partie III =======================================



7. Mécanisme de Callback



Certains clients n’ont pas explicitement besoin d’invoquer des méthodes sur un objet distant. Ces clients ont besoins d’être prévenus par le serveur d’un évènement ou de données qui sont disponibles.



Un premier exemple



Le serveur gère un stock d’un certain matériel. Le client veut être informé d’une modification du stock sur le serveur.

  1. Le client donne une référence de son instance au serveur. Le client devient un serveur. Le client sera notifié d’un changement au niveau des stocks : « Le serveur invoque une méthode sur le client »
  2. Polling : Le client interroge avec une certaine fréquence le serveur. Lorsque le stock est modifié, le client est informé avec un certain temps de réponse.



Un autre exemple : le serveur de discussion



Le serveur possède un certain nombre de clients inscrits à ses services. Lorsqu’un client émet un message vers le serveur, il répercute ce message sur tous les clients.









Première phase d’inscription





Seconde phase : diffusion de message





Problème :  Le serveur, a la fin, appelle orb.run()

La dernière instruction du client est orb.run() avec le mécanisme de callback :

- Appeler des méthodes sur des évènements qui se reproduisent au clavier    (Exemple)

- Utiliser des threads pour distinguer la gestion de l’interaction avec l’utilisateur, et la gestion des requêtes sur l’ORB (un thread dédié)





HI

= HelloImpl

HCI

= HelloCallbackImpl

1

sayHello (hcbref, « test »)

2

callback (« test »)                                                                             à affiche « test »

3

retour de fonction sayHello : « HelloWorld »                               à affiche « HelloWorld »

4

shutdown()                                                                          à le serveur se suicide

5

thread.shutdown()                                                             à le client se suicide



















Exemple de code JAVA



­== Mecanisme de rappel (Callback) ==

­

Hello.idl



module HelloApp {

interface HelloCallback {

void callback(in string message);

};



interface Hello {

string sayHello(in HelloCallback objRef, in string message);

oneway void shutdown();

};

} ;





HelloServeur.java



class HelloImpl extends HelloPOA {

private ORB orb;

public void setORB(ORB orb val) {

orb = orb_ val;

}

public String sayHello (HelloCallback objRef, String message) {

objRef.callback)message); return "\nHello world !!\n" ;

}

public void shutdown () {

orb.shutdown(false); }

}



public class HelloServeur {

public static void main(String args[]) {

try{

ORB orb = ORB.init(args, null);



Hellolmpl hellolmpl = new Hellolmpl() ;

hellolmpl.setORB(orb);



// finit POA

POA rootpoa =

POAHelper.narrow(orb.resolve initial_references("RootPOA"));

rootpoa.the_POAManager().activate)) ;



org.omg.CORBA.Object ref =

rootpoa.servant_to reference(hellolmpl);

Hello href = HelloHelper.narrow(ref);



// inscription de l'objet au service de noms

org.omg.CORBA.Object objRef =

orb.resolve_initial references("NameService"); NamingContextExt ncRef = NamingContextExtHelper.narrow(objRef); NameComponent path[] = ncRef.to_name("Hello");

ncRef.rebind(path, href);



System, out. println ("HeIloServeur ready and waiting ...") ;

orb. Run();

}

catch (Exception e) {

System.err.println("ERROR:" + e); e.printStackTrace(System.out);

}



System.out. println("HelloServeurExiting...");

}

}



HelloClient.java



class HelloCallbacklmpl extends HelloCallbackPOA {

public void callback(String message) {

System.out.println(message);

}

}



class ThreadRun extends Thread {

private ORB orb;

public ThreadRun(ORB orb) {

this.orb = orb;

}

public void run() {

try{

orb.runO;

}

catch (Exception e) {

System.out.println("ERROR:" + e) ;

e.printStackTrace(System.out);

System.exit(1);

}

}

public void shutdown () {

orb.shutdown(false);

}

}



public class HelloClient {

public static void main(String args[]) {

try{

ORB orb = ORB.init(args, nuil);

org.omg.CORBA.Object objRef =

orb.resolve initial references("NameService"); NamingContextExt ncRef = NamingContextExtHelper.narrow(objRef); String name = "Hello";



// obtenir reference sur l'objet distant

Hello hellolmpl = HelloHelper.narrow(ncRef.resolve str(name));



// Init POA

POA rootpoa =

POAHelper.narrow (orb.resolveinitial_references("RootPOA")) ;

rootpoa.the_POAManager().activate() ;



// creer l'objet qui sera appelé depuis le serveur HelloCallbackImpl

helloCallbacklmpl = new HelloCallbacklmpl();

org.omg.CORBA.Object ref =

rootpoa.servant to reference(helloCallbacklmpl); HelloCallback hcbref = HelloCallbackHelper.narrow(ref);



// lancer l'ORB dans un thread

ThreadRun thread = new ThreadRun(orb);

thread.start() ;



// declenche la methode sur l'objet distant System.out.println(hellolmpl.sayHello(hcbref,"test"));



// shutdown

hellolmpl.shutdown();

thread.shutdown();



}

catch (Exception e) {

System.out. println("ERROR:" + e) ;

e.printStackTrace(System.out);

}

}

}



Execution



$ tnameserv -ORBInitialPort 1050 &       # commande lancée sur dista(X)

$ java HelloServeur -ORBInitialPort 1050 -ORBInitialHost dista(X)

HelloServeur affiche : "HelloServeurreadyandwaiting..."



$ java HelloClient -ORBInitialPort 1050 -ORBInitialHost dista(X)

HelloClient affiche : "test"

HelloClient affiche : "Helloworld"

HelloServeur affiche :  "HelloServeurExiting..."



Asynchronisme



Par défaut, l’invocation d’une opération (méthode) est synchrone. Un client qui appelle une méthode distante doit attendre le retour de fonction. Ceci n’est pas performant dans différentes situations.







Lesquelles ?

-          si le client doit réaliser différentes activités concurrentes

-          si le client veut appeler plusieurs méthodes distantes simultanément sur différents objets distants

-          si une communauté de serveurs organisée selon une topologie d’arbre binaire veut diffuser un message





CORBA fournit le modificateur « oneway » à utiliser dans les fichiers IDL pour rendre un appel de méthode asynchrone.

Cela implique :

-          que le type de retour de la méthode est void

-          que tous les paramètres soient de type « in »

-          qu’aucune exception ne doit être levée par la méthode





8. Modèle utilisant le POA et un système de délégation



  1. idlj -oldImplbase             à Interface Implbase.java
  2. idlj                                     à Interface POA.class
  3. idlj –fall TIE                à Interface POA.class / Interface POATIE.class



è L’implémentation va pouvoir hériter d’une autre chose que le squelette.



En JAVA cela permet de contourner le problème qu’il n’y a pas d’héritage multiple.



A la mode POA, diagramme de classes :





A la mode POA TIE, diagramme de classes :







code à la mode POA



ICarreImpl.java          class ICarreImpl extends ICarrePOA

Serveur.java               ICarre myobj = new ICarreImpl();

                  poa.servant_to_reference(myobj);



Code à la mode POA+TIE



ICarreImpl.java          class ICarreImpl implements ICarreOperation extends “classe quelconque »

Serveur.java               ICarre myobj = new IcarreImpl();

                  Icarre POATie objtie = new ICarrePOATIE (myobj)

                  poa.servant_to_reference(objtie)



Inconvénient : un intermédiaire supplémentaire à modèle moins performant





======================================== CORBA – Partie IV ========================================



9. Construction et utilisation dynamiques d’interfaces IDL



-          En mode statique, le squelette et le proxy sont générés automatiquement à partir du contrat IDL.

-          Dans les applications complexes, certaines spécifications peuvent évoluer, par l’ajout de nouvelle opérations ou par la modification des spécifications.

-          Lorsque l’on désire réaliser un navigateur parmi les objets accessibles à distance et invoquer des opérations dessus à besoin d’invocations dynamiques

-          Interpréteur de commande destiné à des objets CORBA à invocation dynamique

-          Pour gérer la construction et l’utilisation dynamique d’interface, CORBA propose des mécanismes :

o        Interface d’invocation dynamique (DII)            à côté client

o        Interface de squelette dynamique (DSI)                        à côté serveur

o        Le référentiel des interfaces : une sorte de base de données contenant la description d’interfaces d’objets accessibles à distance (IR)

-          Avec ces mécanismes, le client peut invoquer n’importe qu’elle méthode et sur n’importe quel objet et pas seulement ceux dont il connaît l’interface IDL

-          Exemple d’utilisation de la DII par un client :

1.       localisation du serveur qui héberge l’objet distant

2.       identifier l’interface de l’objet (méthodes, arguments des ces méthodes) à l’aide de l’IR (Interface Repository)

[on a pas eu besoin de générer le proxy de l’objet distant]

3.       construction dynamique de la requête à envoyer à l’objet distant

Request req = createRequest (nom_methode, argument)

4.       invocation dynamique de la requête

req.revoke() ;



Remarque : l’étape 1 est faite de manière statique alors que les autres sont faites  dynamiquement



Dynamic Invocation Interface (Utilisé par un Client)



org.omg.CORBA.Object ir obj =

orb.resolve-initial references ("InterfaceRepository");



Repository repos = RepositoryHelper.narrow (ir obj);

org.omg.CORBA.Contained definition = repos. lookup id("IDL:Iecho:l.0"); org.omg.CORBA.Container conteneur = ContainerHelper.narrow(definition);

System. out. println ("On a le conteneur de l'interface" i ;



org.omg.CORBA.InterfaceDef iface=InterfaceDefHelper.narrow(definition);



FulllnterfaceDescription description = iface.describe interface();



org.omg.CORBA.OperationDescription [] operations = description.operations;



System.out. println("Liste des operations:" );



for (int i = 0; i<operations.length; i++)      {

System.out. println("signature" + i + "-emeop: "

+ operations[i].name + "(") ;

org.omg.CORBA.ParameterDescription [] seq=operations(i].parameters;

for(int j=0; j<seq.length; j++) {

System.out.println(seq[j] + "");

}

System.out.println( ")" );

}









10. Les blocs fonctionnels de CORBA



CORBA est une spécification d’un service de communication repartie orientée objet. Par conséquent, son architecture ne précise pas de détails d’implémentation mais seulement un ensemble de blocs fonctionnels prenant en charge une partie des interactions









-          SII = Static Invocation Interface : mécanisme de proxy

-          SSI = Static Skeleton Interface :squelette ORB Core à ensemble de mécanisme de communication (le noyau n’est pas accessible par le programmeur)

-          Interface ORB : initialisation de l’ORB, paramétrage, conversion des références d’objet en chaîne de caractères

-          Les services d’objets communs sont spécifiés par OMG et ils permettent de retrouver sur le bus des objets nécessaires aux applications reparties (services de noms, trader service, service « vendeur ».

D’autres services qui prennent en charge la vie des objet CORBA :

o        Persistant Object Service

o        Security Service

o        Object Transaction Service

-          Coopération d’objet Event Service (= canal d’événement commun à des objets répartis)

-          OA : Adaptateur d’Objet : POA

Ce bloc fonctionnel permet au noyau de déléguer l’execution des requetes. CORBA vis une grande variété de support d’objet :

o        code JAVA intégré dans un téléphone

o        objet dans un processus

o        base de données

o        capteur de température

o        un fichier contenant une bibliothèque
